Сильфонные компенсирующие устройства СКУ ППМИ

Производственная Группа Компаний "Комплексные Системы Теплоснабжения" - произведет и поставит под Ваши технические условия Сильфонные компенсаторы в ППМ изоляции (СКУ ППМИ)

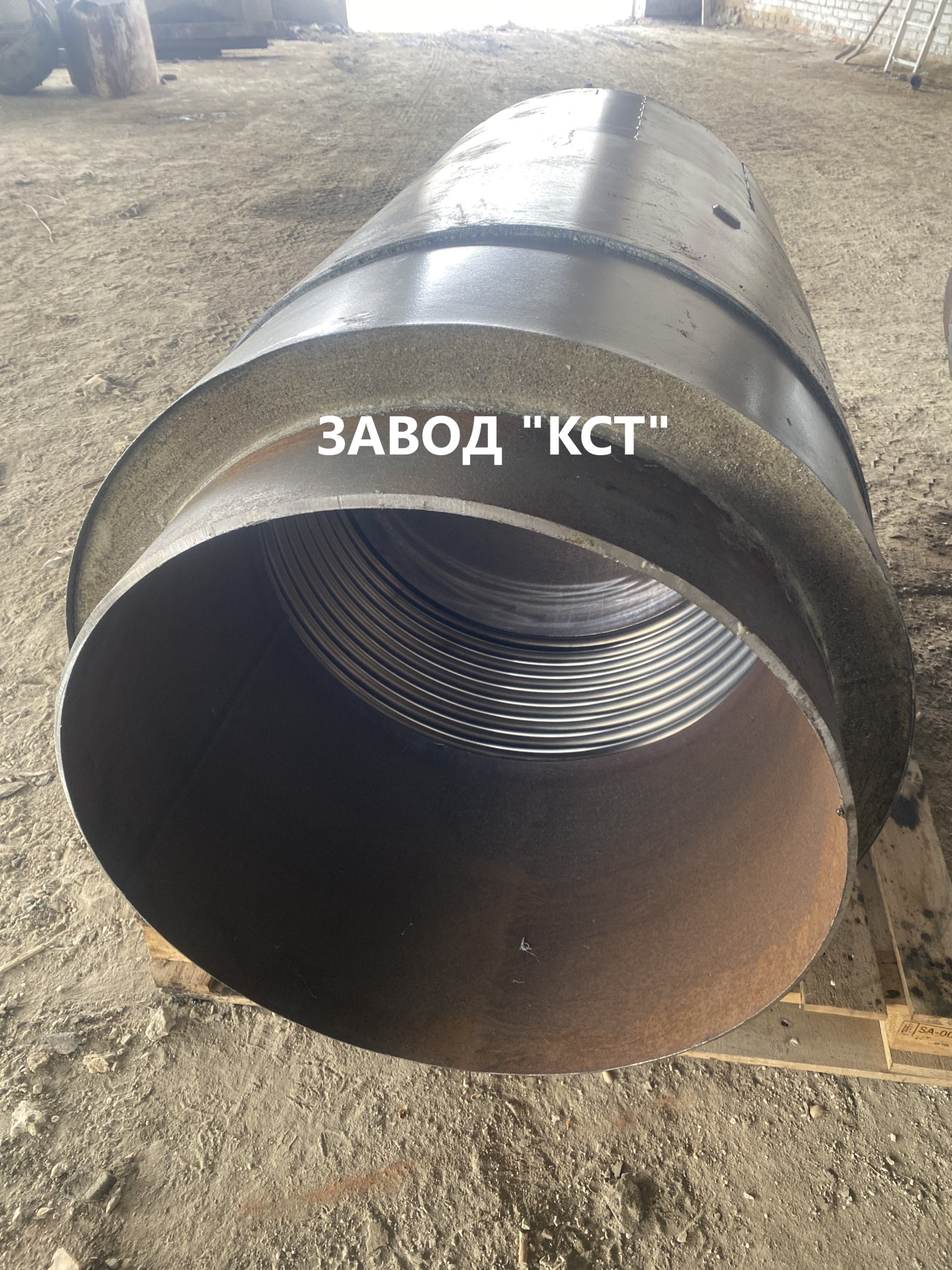

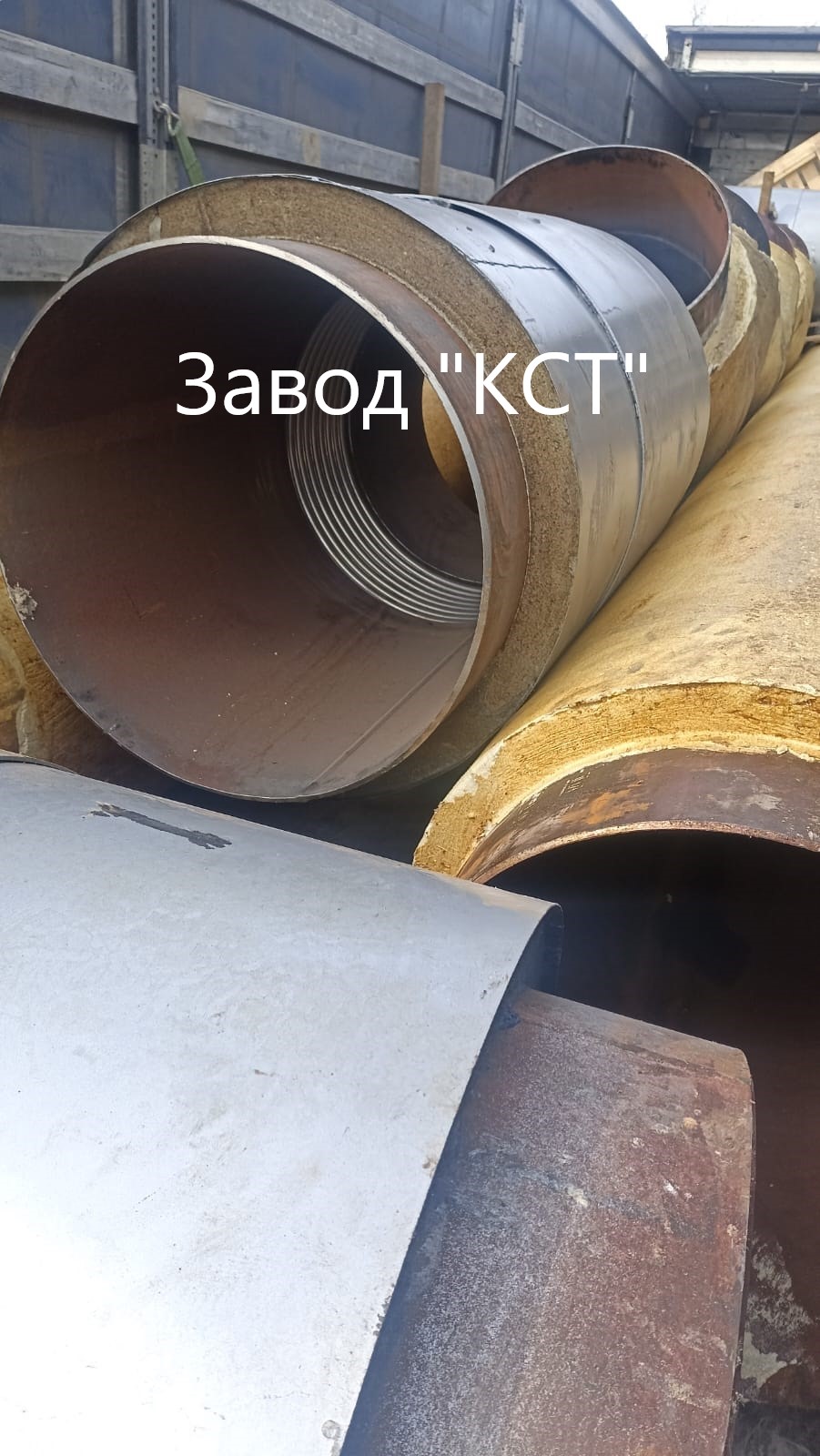

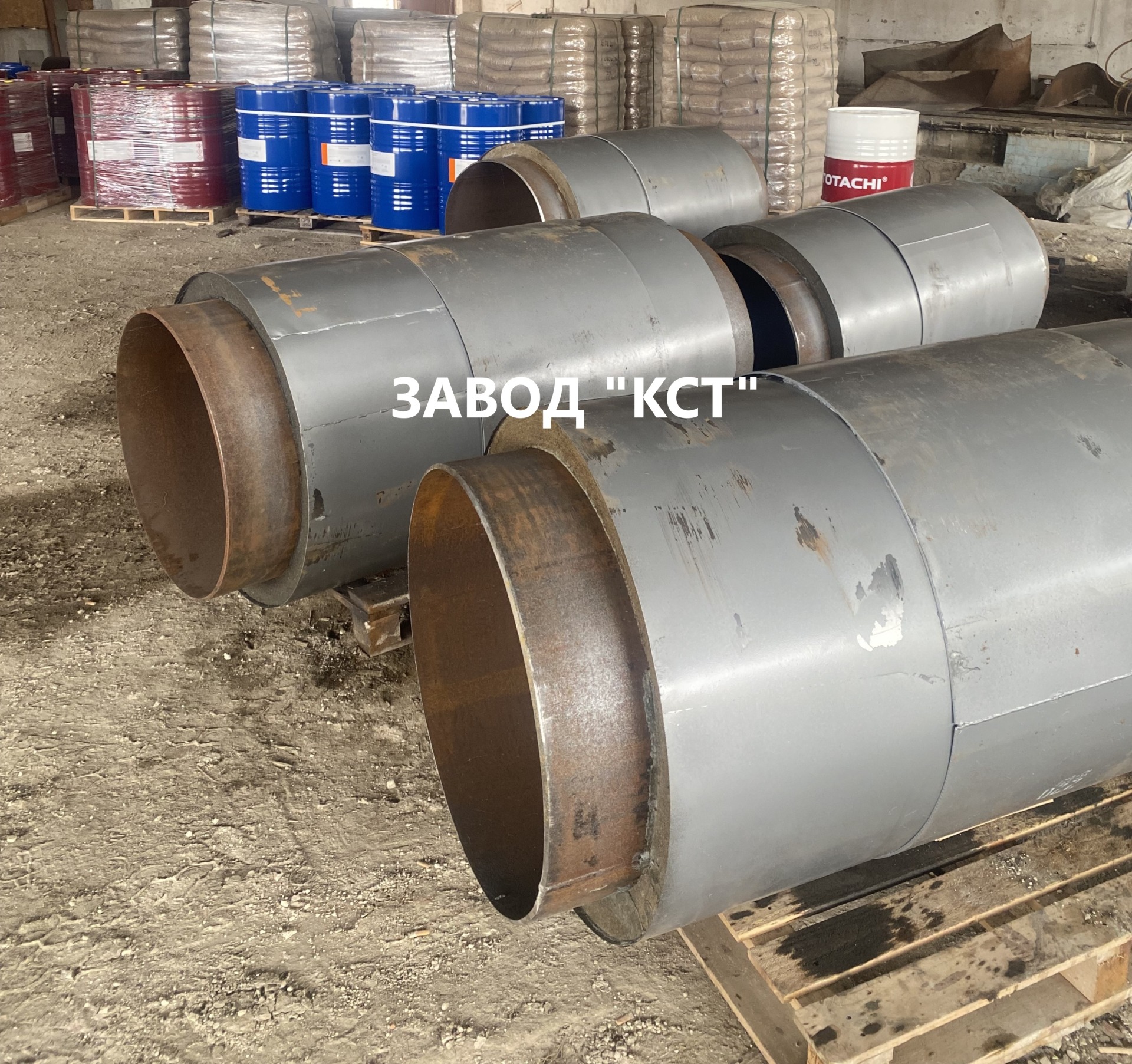

       Устройство сильфонных компенсаторов в ППМ изоляции (СКУ ППМ)

Основу компенсирующего устройства составляет металлическая гофра (сильфон), выполненная из нержавеющей стали. За счет нее компенсатор гасит нагрузки, возникающие при деформации сжатия/растяжения, сдвига или кручения. Если необходимо увеличить величину буфера, то применяют двухсекционные компенсирующие устройства, в которых две гофры увеличивают ход компенсатора в два раза. При этом габариты СКУ практически не изменяются. О наличии двух секций говорит множитель «2», стоящий перед маркировкой (2СКУ ППМ). Рабочая температура теплоносителя может достигать 150°C градусов, при этом сам теплоноситель представлен жидкостью или паром. Целостность гофры при чрезмерном растяжении или сжатии обеспечивают специальные ограничители. Они же предохраняют от возможного нарушения соосности системы. Конструкция с ограничителями позволила создать компенсаторы, гасящие деформации вращения. Их основное назначение – повысить ресурс устройства. Пенополимерминеральная изоляция (ППМИ) принимает на себя все нагрузки в случае прокладки трубопровода в грунте. Она также предотвращает попадание частиц грунта в гофру.

Таким образом, ППМ изоляция помимо своего основного назначения, защищает устройство от внешнего воздействия. Торцы сильфонного компенсатора снабжены соединительными патрубками. В случае использования СКУ ППМ при монтаже теплотрасс применяется сваривание, как способ соединения. Диаметр патрубков определяет параметры самого компенсатора, в большинстве случаев они варьируются от 50 мм до 600 мм. Технические параметры компенсирующих устройств Сильфонный компенсатор СКУ ППМ нормируется одновременно по нескольким параметрам. Их значение позволяет наиболее оптимальным способом подобрать подходящее устройство для данного трубопровода. Технические параметры могут принимать лишь дискретные значения, так как подвержены стандартизации согласно ГОСТ.

Важно отметить, что многие параметры могут выступать за пределы стандарта, однако такие устройства изготавливаются исключительно под заказ. Рабочее давление в магистрали принимает значения до 2,5 атмосфер. Этот критерий оказывает непосредственное влияние на диаметр устройства. Заводя речь о диаметре компенсатора, необходимо выделить три величины. Внешний диаметр характеризует габарит всего СКУ, который достигает 820 мм при максимальном сечении трубы. Внешний диаметр соединительного патрубка используется для подбора СКУ к данному трубопроводу. Условный диаметр определяется, как внутренний диаметр патрубка. Он может быть вычислен путем вычитания из показания внешнего диаметра величины, равной удвоенной толщине стенки патрубка. Эффективность работы компенсатора характеризуется осевым ходом. Это амплитудное значение удлинения гофры от полностью сжатого состояния до полностью вытянутого. При максимальном сечении осевой ход составляет 100 мм. Гофра функционирует подобно пружине. При отсутствии нагрузки она должна принимать свой первоначальный вид. Поэтому в качестве одной из характеристик является жесткость компенсатора.

    При расчете системы теплоснабжения обязательно должна учитываться общая масса трубопровода и распределение масс между опорными стойками. В связи с этим, СКУ подбираются также и по массе. В качестве примера отметим, что при максимальном сечении масса компенсатора составляет 697 кг. Срок службы – это показатель гарантированной работы устройства без потери эксплуатационных свойств. Практический опыт показывает, что реальный срок эксплуатации СКУ ППМ превышает заявленный параметр в разы.

    Преимущества подобных устройств Гидро- и теплоизоляционные свойства ППМ устойчивы к различным внешним воздействиям. Они существенно не изменяются с течением времени, независимо от состояния грунта, а также от перепада температур теплоносителя. При длительной эксплуатации отмечается отсутствие трещин конструкции. Высокая степень адгезии внутреннего слоя ППМ позволяет герметизировать трубу, одновременно производя антикоррозийный эффект. Плотность минеральной ваты настолько высокая, что при укладке трубопровода не требуется предпринимать дополнительных действий по обеспечению гидроизоляции, а нарушение внешних слоев никак не сказывается на паропроницаемости изоляции.

     При монтаже теплосети, если используются трубы с точно таким же изолятором, стык материла можно провести в полевых условиях, при этом качество такого стыка нисколько не уступит качеству заводского стыка. Это свойство позволяет производить ремонтные работы и обходиться только лишь манипуляциями с изоляцией. Трубу при этом менять не нужно.

     Правила монтаж компенсаторов Правильно выполненный монтаж трубопровода обеспечивает его надежное и длительное функционирование. Установка СКУ характерна обязательным выполнением некоторых требований.

     Необходим обязательный расчет параметров сильфонного компенсатора, которые бы соответствовали техническим параметрам самого трубопровода. Речь идет, в первую очередь, о номинальном давлении, диаметре трубы, максимально допустимом смещении. Неподвижные опоры нужно размещать так, чтобы между ними находился только один компенсатор.

     Территория России охватывает несколько климатических зон, следовательно, пиковые показатели температур могут в разных широтах отличаться. Система СКУ эксплуатируется в тех условиях, при которых температура воздуха не опускается ниже -30°C. При монтаже необходимо растянуть гофру и только потом закреплять патрубки привариванием. Компенсатор имеет одностороннюю проводимость, поэтому следует устанавливать устройство строго в соответствии со стрелкой, указывающей направление потока.

              Размеры сильфонных компенсаторов в ППМИ (СКУ1/2 ППМИ):

Сильфонные компенсирующие устройства для труб в ППМИ (далее СКУ.ППМИ), предназначены для компенсации температурных изменений длины трубопроводов тепловых сетей с пенополимерминеральной изоляцией с условным диаметром от 50 мм до 800 мм, температурой транспортируемой среды до 250°С, работающих под давлением до 2,5 МПа, при изменении температуры теплоносителя и окружающей среды, а также снятия вибрационных нагрузок, герметизации трубопроводов, предотвращения их разрушения и деформации.

СКУ.ППМИ обеспечивает соосность сильфонного компенсатора с трубопроводом и защищает его от поперечных усилий, изгибающих моментов, механических повреждений, проникновений грунтовых вод на сильфон и грунта между гофрами.
     СКУ.ППМИ устанавливаются на прямолинейных участках трубопроводов при бесканальной прокладке, а также при подземной прокладке в тоннелях, проходных и непроходных каналах.
     СКУ.ППМИ могут эксплуатироваться в соответствии с требованиями СНиП 41-02-2003 в районах с температурой окружающей среды не ниже минус
40°С, с сейсмичностью до 9 баллов по шкале Рихтера.
     СКУ.ППМИ соответствуют требованиям ПБ 10-573-03.

С 4 апреля 2024года завод "КСТ" до 15% снижает цены на компенсаторы сильфонные (СКУ. КСО) в ППМ изоляции.
