Завод "КСТ" предлагает к поставкам - течетрассоискатели, многофункциональные приборы, позволяющие предварительно определить трассу трубопровода и глубину его прохождения, определить место утечки, а так же оценить возможность прохождения других коммуникаций в месте проведения земляных работ.
Течетрассоискатели последнего поколения.
Универсальные комплекты для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.
Назначение
- Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
- Поиск и трассировки неметаллических трубопроводов методом «Зонд».
- Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
- Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Рекомендуемые области применения
- Теплосети
- Сети водоснабжения
- Газораспределительные сети
- Геодезия
Особенности

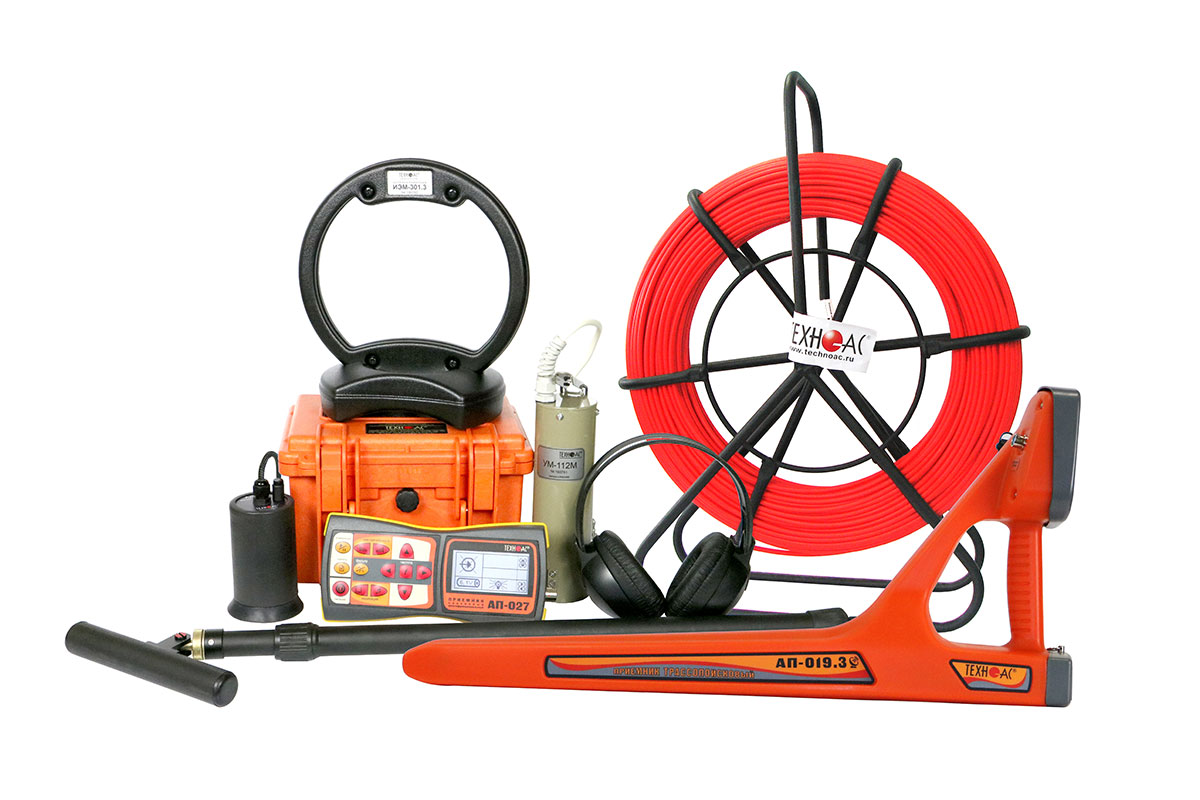

Течетрассопоисковые комплекты для диагностики неметаллических и металлических трубопроводов с функцией "Зонд" и функцией сохранения GPS/ГЛОНАСС координат – универсальные многофункциональные комплекты, в которых реализованы различные методы поиска:
1. Акустический метод трассировки коммуникаций
При акустическом методе трассировки используется ударный механизм УМ-112. Акустический метод применяется при трассировке неметаллических трубопроводов и при определении мест расположения металлических трубопроводов в условиях высоких индустриальных электромагнитных помех.
2. Метод «Зонд» с использованием внутритрубного генератора

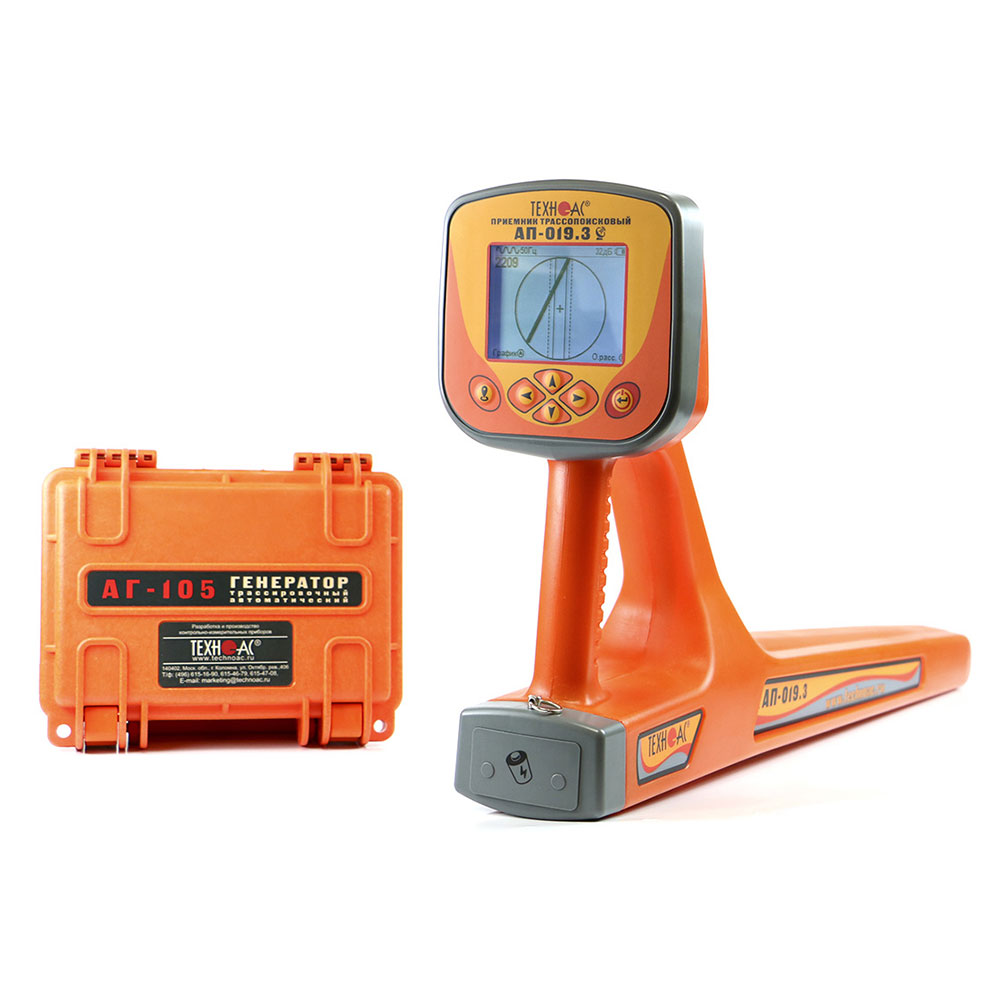

Метод «Зонд» применяется для поиска подземных неметаллических трубопроводов, каналов и туннелей. Для поиска используется малогабаритный автономный генератор МАГ-05 с рабочей частотой 512 Гц, который при помощи проталкивающего устройства помещается внутрь трубопровода, а приемник АП-019.3 определяет место и глубину его расположения.
3. Активный электромагнитный метод поиска
При активном электромагнитной методе поиска для наведения тока в коммуникации используется автономный генератор АГ-144.1. Метод применяется для поиска обесточенных электрических кабелей и других электропроводящих коммуникаций.
4. Пассивный электромагнитный метод поиска
При пассивном электромагнитном методе поиска генератор не используется. Пассивным методом производится поиск силовых кабелей под напряжением с частотой 50(60) Гц, труб с катодной защитой и частотой 100(120) Гц и других коммуникаций в режимах широкой полосы («ШП» - на частотах 0,04…8 кГц и «Радио» - на частотах 8 кГц…40 кГц).
5. Акустический метод поиска утечек в трубопроводах
Поиск производится с использованием комплекта акустического датчика АД-247 и приемника АП-027, в котором реализованы возможности по настройке частотного диапазона приемника и различные виды визуальной и звуковой индикации. Метод предназначен для обнаружения мест разгерметизации подземных трубопроводов систем тепло-, водо-, газо-, нефтеснабжения.
